SuperHD-S036
概述
SuperHD-S036高速智能工業相機集成了高靈敏度CMOS感光芯片；高速處理數字信號處理器、Flash和SD卡存儲；RS232和RS485串行通信接口。高速相機可以獨立運行，穩定的程序保證，可以用作各類一維碼、二維碼的識別；用于工業高速檢測；相機內部帶識別算法。
n??特點
w???36萬像素CMOS感光芯片，型號為MT9V034，全局快門保證高速抓拍；
w???集成高速數字信號處理器；相機內部可以集成識別算法
w???64M內存作程序運行；8MFlash存儲程序和配置參數；
w???可選配4G、8G、16G SD卡用于斷網保存數據等特殊情況
w???百兆網絡傳輸；TCP/IP協議；UDP協議；FTP協議；相機可以自行運行；
w???RS232和RS485串行通訊接口；可以連接各類車檢器和雷達；以及PLC控制
w???4路輸入觸發信號，2路隔離閃光燈控制
w???集成的RS485防雷、網絡防雷和電源輸入防雷及防靜電措施；
w???高低溫穩定運行；看門狗電路保護適合室外不間斷運行。
n??規格
| 型號 | SuperHD-S036 |
| 圖像傳感器 | 1/3-inch CMOS彩色/單色圖像傳感器?MT9V034 |
| 有效像素?cái)?shù) | 752(H)?×?480(V) |
| 像素尺寸 | 6.0μm×6.0μm/Pixel |
| 掃描方式 | 逐行全幀掃描?;全局快門 |
| 幀速率 | 60幀/S |
| A/D | 10bit ADC轉換；可調節LUT表轉換為8位 |
| 處理器 | 高速數字信號處理器 |
| 內存 | 64M |
| Flash & SD卡存儲 | 8M Nor Flash?和?可選配的8G/16G SD卡 |
| 網絡通訊 | 10M/100M以太網自適應，支持?jǐn)嗑W(wǎng)續連和重連 |
| 串行通訊 | RS232和RS485接口； |
| I/O | 2路輸入觸發信號，3路TTL/ PLC輸出控制信號 |
| 自動功能 | 自動增益；自動曝光； |
| 圖像格式 | Mono8格式；YUV格式；RGB格式；JPEG格式 |
| 電源 | 12VDC; 300mA |
| 功耗 | 3.6W |
| 鏡頭卡口 | C-Mount |
| 外形尺寸 | 80mm×80mm×47mm(長度×寬度×高度) |

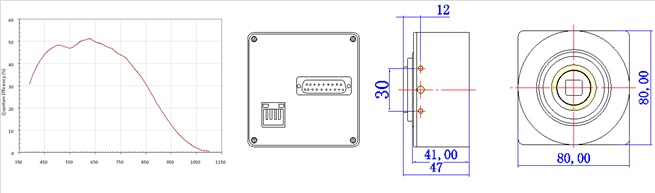

n??光譜特性和相機尺寸
n??D-Sub線纜定義
| 輸出線顏色 | 信號定義 | 輸出線顏色 | 信號定義 |
| 黑白 | 12V電源輸入正極 | 紅色 | 12V電源輸入負極 |
| 紅白 | 外部輸入信號1通道 | 綠色 | 232信號的TXD即發送端 |
| 綠白 | RS485信號的B極 | 綠黑 | 232信號的RXD即接收端 |
| 藍白 | 外部觸發信號 | 黑色 | 外部輸出1通道信號 |
| 橙色 | 外部輸入信號2通道 | 白色 | 無源閃光燈控制負極 |
| 紅黑 | 無源閃光燈1通道正極 | 橙黑 | 外部輸出2通道信號 |
| 白黑 | RS485信號的A極 | 藍黑 | 無源閃光燈2通道正極 |
| 藍色 | RS232和輸入輸出IO的地 |
